6 مدل راهبند مفصلی مناسب سقف کوتاه
راهبند مفصلی سقف کوتاه برای ورودی هایی انتخاب می شود که بازوی معمولی با سقف, لوله کشی یا تأسیسات بالاسری تداخل دارد و کنترل عبور خودرو باید بدون برخورد انجام شود.
| ویژگی کاربردی | توضیح |
|---|---|
| بازوی مفصلی تاشونده | بوم هنگام بالا رفتن از محل مفصل خم می شود و در پارکینگ های کم ارتفاع, بدون برخورد با سقف یا تأسیسات مسیر باز می ماند. |
| موتور متناسب با طول بوم | توان موتور باید با وزن و زاویه حرکت بازو هماهنگ باشد تا دستگاه در زمان باز و بسته شدن دچار فشار اضافه یا مکث نشود. |

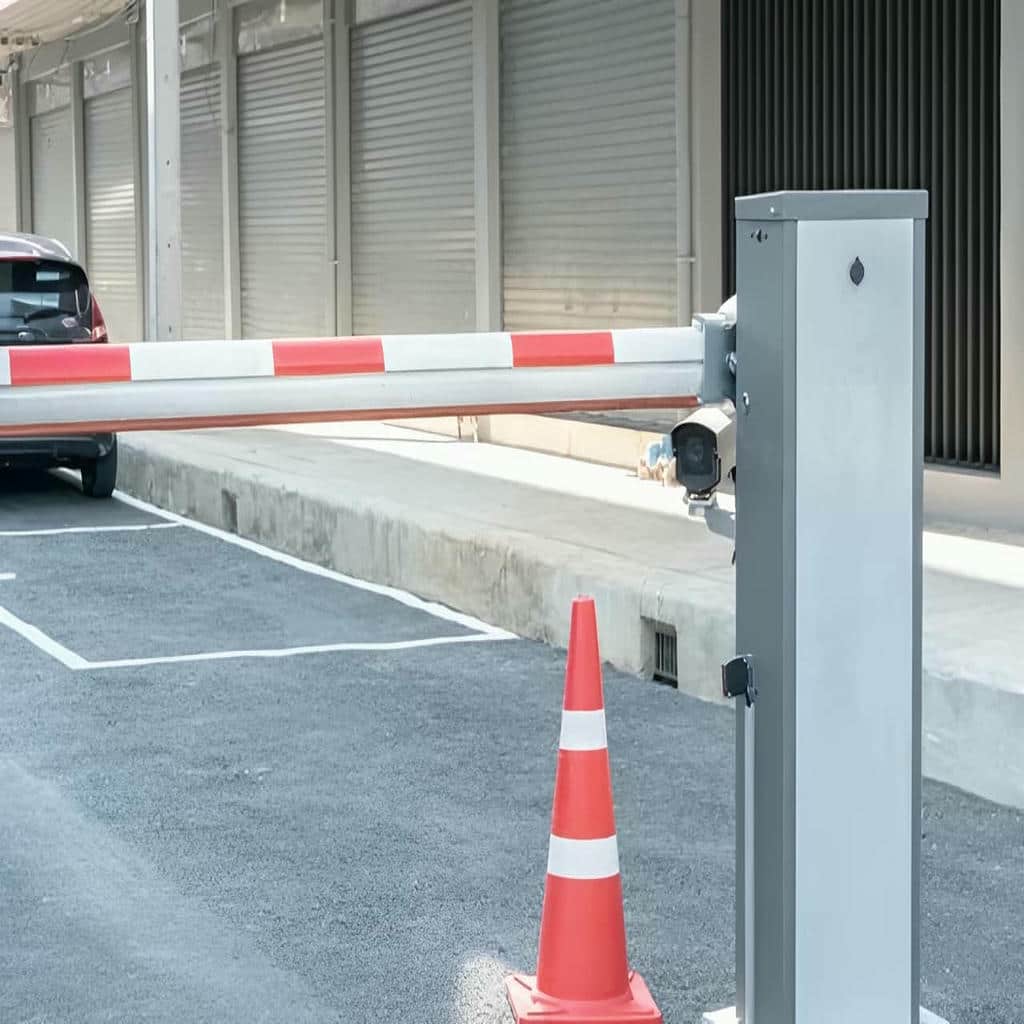

| بدنه فلزی رنگ شده. | کابین فلزی با پوشش مقاوم, ظاهر ورودی را مرتب نگه می دارد و در برابر رطوبت محیطی و خط و خش روزمره دوام بیشتری دارد. |
| مفصل مقاوم و دقیق | کیفیت لولا و اتصالات میانی روی حرکت نرم بازو اثر مستقیم دارد و از لق شدن یا صدای اضافه در استفاده روزانه جلوگیری می کند. |
| محل نصب کنار رمپ | جانمایی باید با ارتفاع آزاد سقف, مسیر گردش خودرو, زاویه ورود و دید راننده هماهنگ باشد تا بازو در هیچ مرحله ای گیر نکند. |
| سنسور ایمنی عبور | چشمی یا سنسور عبور مانع بسته شدن ناگهانی بازو هنگام حضور خودرو می شود و در ورودی های کم ارتفاع اهمیت بیشتری پیدا می کند. |
| زیرسازی و صفحه پایه | فونداسیون محکم و صفحه نصب تراز باعث کاهش لرزش کابین, حرکت دقیق بازو و فشار کمتر روی مفصل و محور دستگاه می شود. |
اطلاعات تماس
ساختار و ویژگی های اصلی راهبند مفصلی سقف کوتاه
راهبند مفصلی سقف کوتاه برای فضاهایی ساخته می شود که بازوی مستقیم هنگام بالا رفتن با سقف, کانال تأسیسات, لوله ها یا تیرهای سازه ای برخورد می کند. ساختار این مدل از کابین فلزی, موتور, گیربکس, مدار فرمان, فنر تعادل, بوم تاشونده, مفصل میانی و تجهیزات ایمنی تشکیل می شود. تفاوت مدل ها بیشتر در محل شکست بازو, کیفیت مفصل, طول بوم, توان موتور, نوع فرمان دهی و جزئیات ظاهری بدنه دیده می شود. در چنین ورودی هایی, معیار انتخاب صحیح فقط عرض مسیر نیست؛ ارتفاع آزاد سقف, فاصله دستگاه تا رمپ, زاویه باز شدن بازو و فضای چرخش خودرو هم باید دقیق بررسی شود. اگر بوم بدون محاسبه ارتفاع انتخاب شود, ممکن است هنگام حرکت به سقف گیر کند یا مفصل زیر فشار دائمی قرار بگیرد. انتخاب غلط در این مدل ها معمولاً با لرزش, صدای اضافه, فرسایش لولا و ناهماهنگی حرکت بازو خودش را نشان می دهد, به همین دلیل بازدید محل قبل از سفارش اهمیت زیادی دارد.
متریال و کیفیت اجرای راهبند مفصلی سقف کوتاه
در راهبند مفصلی سقف کوتاه, کیفیت مفصل و متریال بوم نقش اصلی را در دوام دستگاه دارد. بوم آلومینیومی سبک انتخاب مناسبی است, چون وزن کمتری به موتور, گیربکس و فنر تعادل وارد می کند و در نقطه شکست, فشار کمتری ایجاد می شود. مفصل میانی باید از اتصالات مقاوم و دقیق ساخته شود تا بازو هنگام حرکت خم شود اما دچار لقی یا تاب خوردگی نشود. بدنه فلزی نیز باید پوشش رنگ مناسبی داشته باشد تا در فضای پارکینگ, رطوبت و خط و خش روزمره باعث فرسودگی زودهنگام نشود. در نصب حرفه ای, صفحه پایه باید کاملاً تراز باشد, فنر درست تنظیم شود و مسیر حرکت بوم چند بار در ارتفاع واقعی تست گردد. کابل کشی, چشمی ایمنی, چراغ هشدار و مدار فرمان هم باید طوری اجرا شوند که سرویس بعدی ساده باشد. اگر پایه روی سطح ضعیف نصب شود یا مفصل با طول بوم هماهنگ نباشد, حرکت دستگاه به مرور ضربه ای و ناپایدار خواهد شد.
کاربردهای رایج راهبند مفصلی سقف کوتاه
راهبند مفصلی سقف کوتاه بیشتر در پارکینگ های سرپوشیده, رمپ های کم ارتفاع, ورودی طبقات زیرزمین, ساختمان های اداری, مجتمع های مسکونی و فضاهایی کاربرد دارد که مسیر عبور خودرو باز است اما ارتفاع بالاسری محدودیت ایجاد می کند. در این فضاها, استفاده از بوم مستقیم ممکن است ساده تر به نظر برسد, اما هنگام بالا رفتن بازو با سقف یا تأسیسات برخورد می کند و به دستگاه آسیب می زند. مدل مفصلی با خم شدن کنترل شده بوم, این مشکل را حل می کند و همچنان مسیر ورود را منظم نگه می دارد. محل نصب باید به گونه ای انتخاب شود که راننده قبل از بوم فضای توقف کافی داشته باشد و همزمان زاویه حرکت بازو با سقف هماهنگ بماند. اگر راهبند نزدیک پیچ تند یا روی شیب نامناسب نصب شود, واکنش راننده سخت تر می شود و احتمال برخورد بالا می رود. ظاهر کابین, شبرنگ روی بوم و چراغ هشدار نیز در محیط های بسته به دیده شدن بهتر مسیر کمک می کند.
نصب و سفارش راهبند مفصلی سقف کوتاه
برای سفارش راهبند مفصلی سقف کوتاه, اندازه گیری ارتفاع آزاد سقف و عرض مسیر باید قبل از انتخاب مدل انجام شود. طول بوم, محل قرارگیری مفصل, زاویه شکست بازو, نوع خودروهای عبوری, شیب رمپ, محل ستون ها, مسیر کابل کشی و نیاز به سنسور ایمنی همگی روی انتخاب نهایی اثر دارند. در پروژه هایی که سقف بسیار محدود است, حتی چند سانتی متر خطا در جانمایی می تواند باعث برخورد بوم یا فشار به مفصل شود. نصب اصولی با آماده سازی زیرسازی, ثابت کردن صفحه پایه, تراز کردن کابین, تنظیم فنر تعادل, اتصال مدار فرمان و تست چندباره حرکت بازو انجام می شود. در صورت نیاز, امکان هماهنگی با ریموت, کلید فرمان, کارت خوان یا پنل نگهبانی نیز بررسی می شود. برای انتخاب دقیق تر, بهتر است تصویر محل, ارتفاع سقف و عرض ورودی آماده باشد. مشخصات ورودی را می توان با دیجی حفاظ مطرح کرد تا مدل مناسب با شرایط واقعی پروژه پیشنهاد شود.
نکات کلیدی راهبند مفصلی سقف کوتاه
- ارتفاع آزاد سقف قبل از سفارش اندازه گیری شود.
- محل مفصل با طول بوم هماهنگ باشد.
- توان موتور با وزن بازو تناسب داشته باشد.
- سنسور ایمنی کنار مسیر عبور نصب شود.
- صفحه پایه باید کاملاً تراز اجرا شود.
- حرکت بازو در ارتفاع واقعی تست شود.
عرض ورودی, ارتفاع سقف, شیب رمپ, محل ستون ها, طول بوم, نوع کنترل و شرایط کابل کشی باید مشخص شود تا مدل مناسب پیشنهاد شود.
قیمت به مدل دستگاه, نوع بوم, کیفیت مفصل, متریال بدنه, تجهیزات کنترلی و شرایط نصب وابسته است و برای قیمت روز باید تماس گرفته شود.
